手机OLED屏幕,调光方式简介

[复制链接]
KYO 发表于 2025-7-5 11:15 | 显示全部楼层 |阅读模式
OLED(Organic Light-Emitting Diode)显示屏随着在成本上不断降低的,已经在手机端逐渐成了主流选择。相较于LCD有更好的显示效果,更低的功耗等优势,但网上经常说对眼睛的伤害较LCD大(并未有直接证据显示)。因为护眼效果与调光方式紧密相关,因此介绍一下OLED的调光方式如下:

一. DC调光:简单直接,但有色彩失真的风险

调光的方式非常简单直接,可以在发光区间接近100%的时间都保持发光,每一个亮度都有一个Gamma电压对应。这种方式的优点是无屏闪,即屏幕的亮度是恒定的,不会对人眼造成刺.激。但是因为现在亮度等级较多(一般都达到了4096级别),如果对每个亮度等级都进行调试校准的话会花费较长时间,因此只采集几个几点,其他通过算法插值计算电压。同时DC调光的EM Pulse数目较少,功耗一般比较低。缺点是在低亮度情况下,对Gamma电压调节能力要求较高,不容易进行太精确的控制。同时因为红绿蓝发光效率差,会导致不少偏色问题。

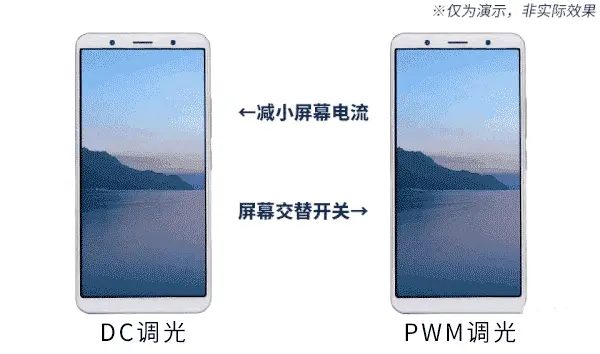

OLED调光方式简介

二.PWM调光:高效稳定,但有频闪伤眼的隐患:

采用PWM(PWM:Pulse Width Modulation)调光的原理是像素点的亮度不变,通过控制开关像素点的时间长短来调节亮度。这种调光方式的优点是高效稳定,极大的规避了因为算法匹配而导致的显色不准以及DC调光模式下的抹布屏问题。但这种调光方式带来的最大缺点就是闪屏。



动图
PWM调光

三. 高频PWM调光:兼顾色彩和视力,但有成本和技术的挑战

高频PWM调光是在PWM调光的基础上,通过增加EM Pulse数目,将频率提高到一定的程度,进而使得人眼无法感知到频闪,从而达到既保证色彩准确性,又保护视力的效果。这种调光方式的优点是兼顾色彩和视力,是目前较为理想的OLED屏幕调光方式。如宣传的1920Hz/3840Hz PWM等,实际原理也就是增加pluse的个数,来一起改变他们的占空比调光。但是高频PWM调光带来的一个明显的问题是功耗会显著增加。

四. DC+PWM调光

目前较多的OLED采用高亮度的DC调光,低亮度的PWM调光,在高亮度实现护眼,在低亮度的时候能保证显示效果。

Novatek(联咏科技)作为手机OLED驱动芯片领先者,推出的NT37xxx系列驱动IC,全程支持DC调光与高频PWM调光,同时具有大量产品的量产经验。

五. Q&A

Q1:DC调光更护眼吗?

目前经验是对人眼刺.激较轻。

Q2:DC调光对驱动芯片要求更高吗?

在低亮度的区间,需要能对输出的Gamma电压进行更精确的控制。

Q3:PWM频率对人眼睛有影响吗?

经验来说,频率越高,对眼睛伤害越小。

Q4:有全程DC调光的OLED屏产出吗?

有,但是显示效果在低亮度区间较差。

Q5:PWM调光对功耗影响大吗?

频率越高,对功耗增加越大。



本文为转载重整文章,原文:
游客,如果您要查看本帖隐藏内容请回复
 楼主| KYO 发表于 2025-7-5 11:30 | 显示全部楼层
OLED屏之所以流行,有两个原因:
1、成本低
2、带动周边产业(眼科、配镜)
